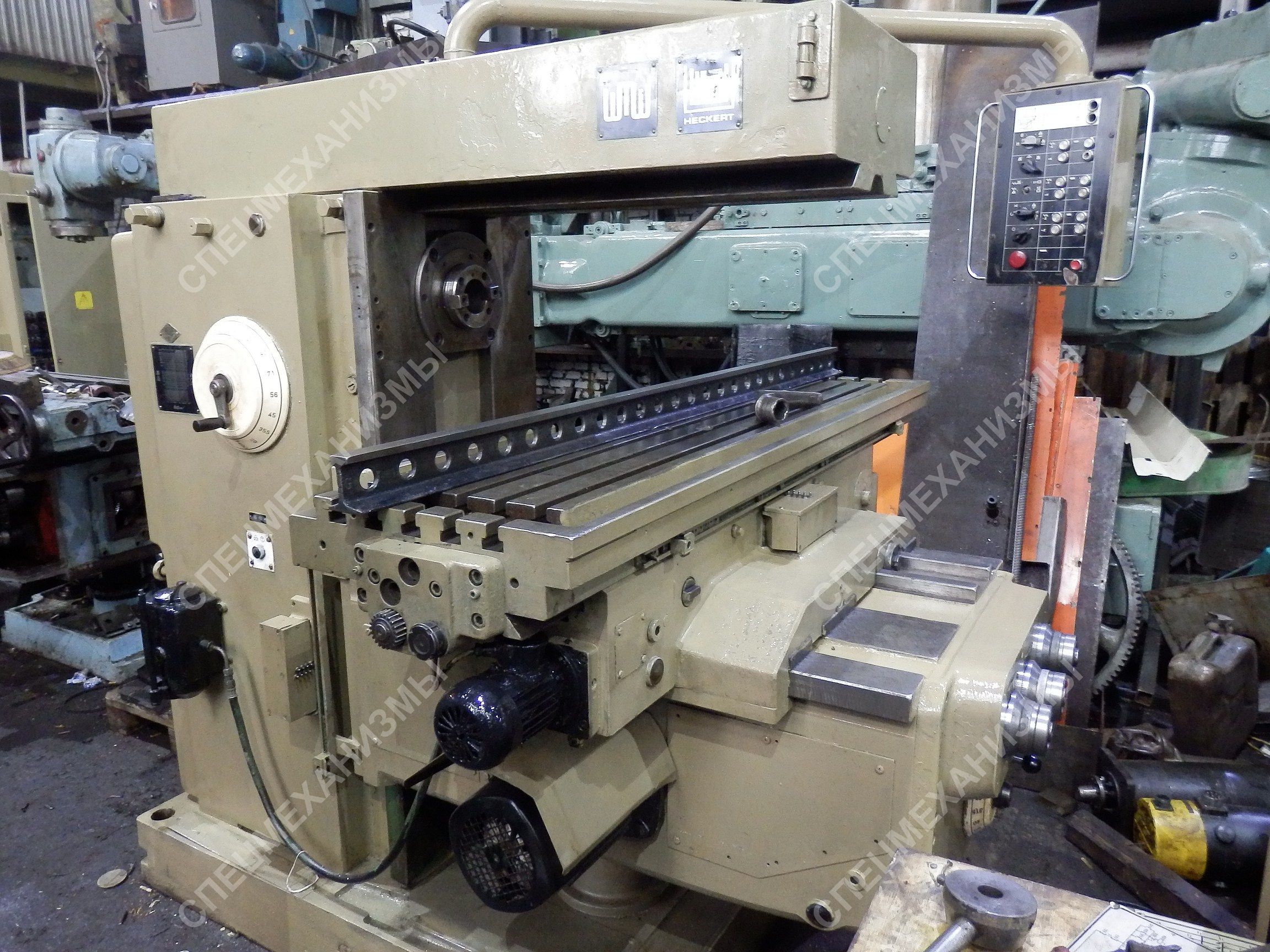

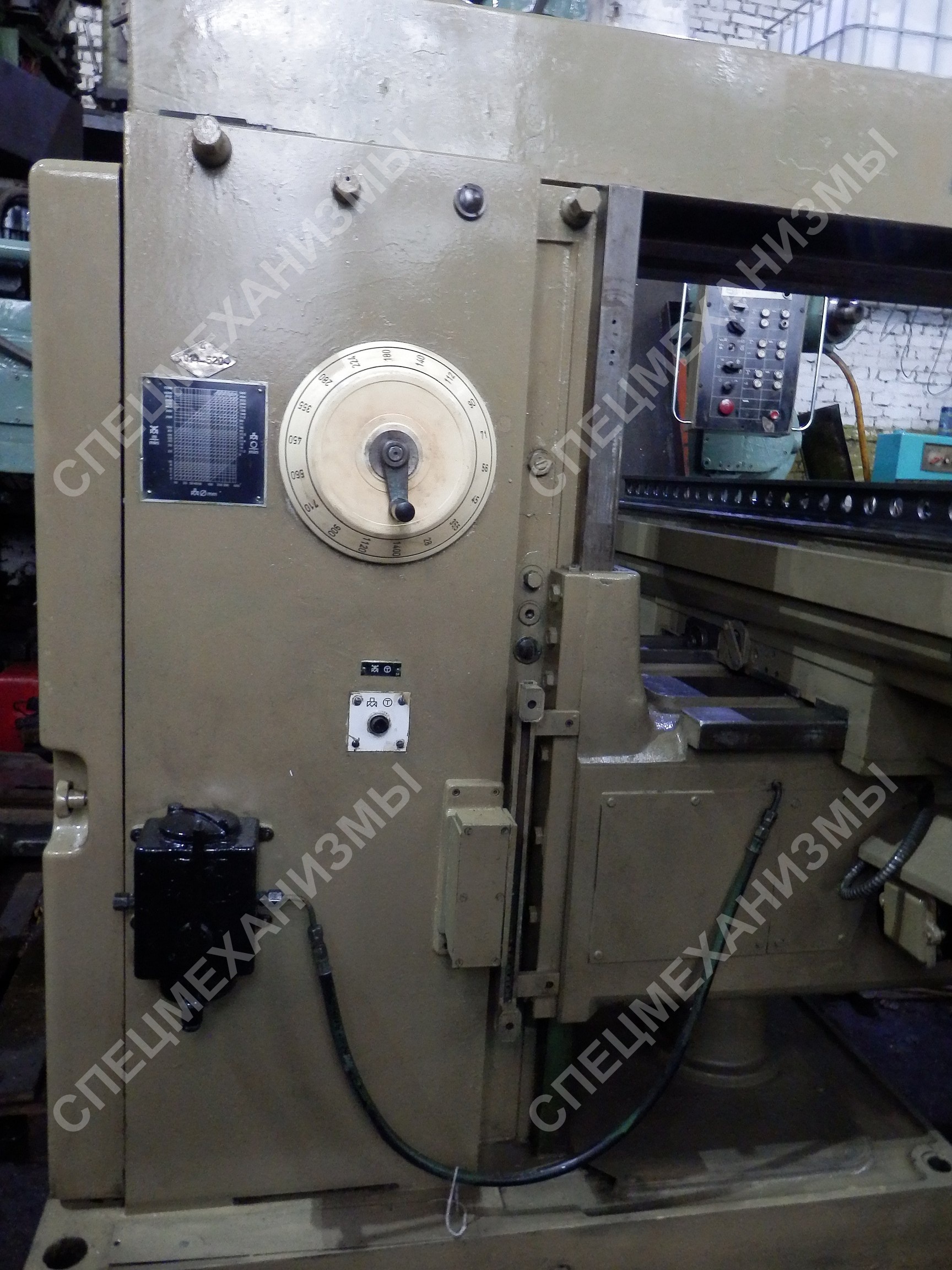

Станок горизонтально-фрезерный мод. FW-400V
Стоимость: Уточняйте

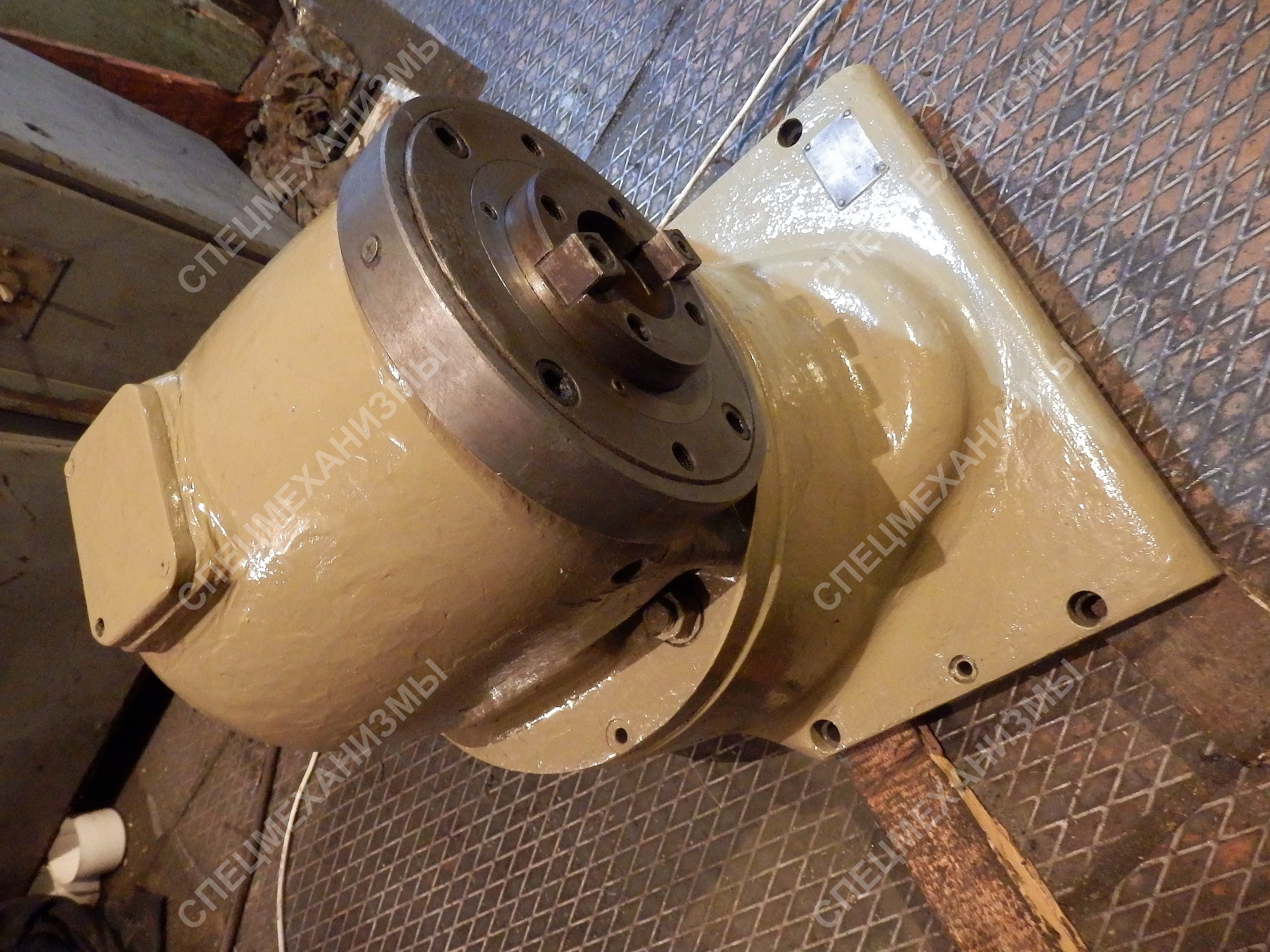

Горизонтальный консольно-фрезерный станок с (навесной на горизонтальный шпиндель) вертикальной фрезерной головой мод. FW-400V производство завода "Fritz Heckert" (Германия). Станок FW-400V используется как в серийном, так и в единичном производстве. Благодаря высокой жесткости конструкции, повышенной износсостойкости направляющих станины, плавности перемещений достигается высокая точность и чистота обработки. Позволяет обрабатывать детали из стали, чугуна и других материалов с использованием инструмента из быстрорежущей стали и твердосплавных инструментов. Простота в управлении, наличие подвесного пульта обеспечивают удобство работы оператора и производительность. Данный станок имеет множество технических достоинств в т.ч.:
| Технические характеристики: | |
| Размеры поверхности стола, мм | 400 х 1600 |
| Наибольшая масса обрабатываемой детали, кг | 1500 |
| Наибольший продольный ход стола (Ось X), мм | 1120 |
| Наибольший поперечный ход стола (Ось Z), мм | 345 |
| Наибольший вертикальный ход стола (Ось Y), мм | 400 |
| MAX расстояние от оси горизонтального шпинделя до рабочей поверхности стола, мм | 450 |
| Расстояние от оси шпинделя (вертикальной головы) до вертикальных напрвляющих, мм | 450 |
| Расстояние от переднего конца шпинделя до серьги, мм | 710 |
| Шпиндель | |
| Мощность главного привода, кВт | 11 |
| Частота вращения шпинделя, об/мин | 28 - 1400 |
| Количество скоростей шпинделя | 18 |
| Ступенчатый переход скоростей шпинделя | 1,25 |
| Перемещение пиноли шпинделя на одно деление лимба, мм | 0,05 |
| Конус шпинделя | Конус ISO 50 |
| Наибольший допустимый диаметр торцевой фрезы, мм | 315 |
| Рабочий стол. Подачи | |
| Пределы продольных и поперечных подач стола (X, Y), мм/мин | 16 - 800 |
| Пределы вертикальных подач стола (Z), мм/мин | 5 - 250 |
| Количество подач стола (продольных, поперечных, вертикальных) | 18 |
| Скорость быстрых перемещений (продольных, поперечных/ вертикальных) X, Y/ Z, м/мин | 3,15/ 1,0 |
| Перемещение стола на одно деление лимба (продольное, поперечное, вертикальное), мм | 0,05 |
| Механика станка | |
| Выключающие упоры подачи (продольной, поперечной, вертикальной) | Есть |
| Блокировка ручной и механической подач (продольной, поперечной, вертикальной) | Есть |
| Блокировка раздельного включения подач | Есть |
| Торможение шпинделя | Есть |
| Предохранительная муфта от перегрузок | Есть |
| Серьга | Есть |
| Электрооборудование и приводы станка | |
| Количество электродвигателей на станке | 4 |
| Электродвигатель главного движения, кВт | 11 |
| Электродвигатель привода подач, кВт | 2,2 |
| Электродвигатель зажима инструмента, кВт | 0,75 |
| Электродвигатель насоса СОЖ, кВт | 0,125 |
| Суммарная мощность всех электродвигателей, кВт | 14 |
| Габариты и масса станка | |
| Габариты станка (длина х ширина х высота), мм | 2900 x 2325 x 2300 |
| Масса станка, кг | 4400 |
